电参数

	型号	CRS3
IPN	原边额定输入电流	10	20	50	100	200	500	1000	mA
IP	原边电流测量范围	0~±20	0~±30	0~±70	0~±120	0~±220	0~±600	0±1200	mA
VSN	副边额定输出电压	DC±5V (±1%)							V
VCC	电源电压	±12V-15V (±5%)							V
IC	电流消耗	VCC = ±12V                       <20							mA
Vd	绝缘电压	2.5KV有效值/50Hz/1分钟
εL	线性度	<1							%FS
V0	零点失调电压	TA =25℃                        <±50							mV
VOT	失调电压温漂	IP=0  TA =-10～+60℃            <±3							mV/℃
TA	工作环境温度	-10～+60							℃
TS	贮存环境温度	-20～+70							℃
RL	负载电阻	≥20K							Ω

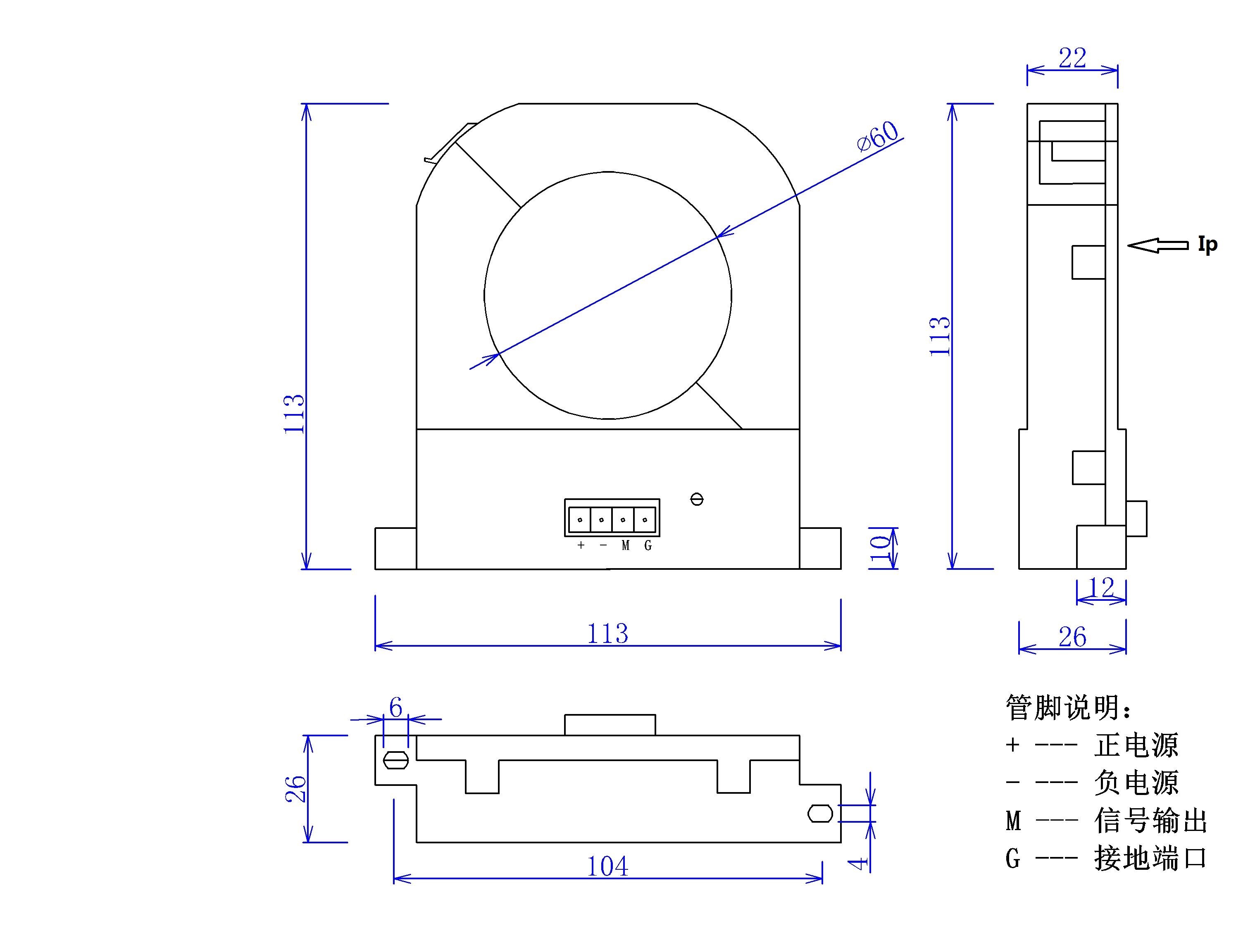

外形尺寸（mm）



使用说明

1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。
2、传感器的输出幅度可根据用户需求进行适当的调节。
